一 NSR系列小型功率模组继电器

　　 概述

　　小型功率模组继电器广泛应用于各行业工业设备，模组设计，接线快速，节省空间、线材及接线人工，是代替传统单个继电器的最好选择。

　　用途

　　取代传统继电器，快速接线，节省空间、节省线材，节省接线时间，适用于各中控制，是PLC输出隔离的最好选择，最大触头电流至16A.

特点Features

PCB板集成模组设计，结构更紧凑

 触点形式有：二常开二常闭，一常开一常闭，一常开，触头电流分别有15A,12A，10A,8A，5A,,线圈电压有AC 220V[特订】,DC 24V,DC 12V,DC 5V,是取代传统继电器的最佳选择;

专门的反向续流消弧设计，有效保护PLC接口;

LED分别指示，输入输出信号状态一目了然;

输入端线圈(尾端)共阳(+)或共阴(-)，无须拼线，省电缆线材，接线快速;

继电器端子独立引出，方便使用;

防呆设计，每组接入端子有颜色区分，防止错接;

采用阻燃工程材料，足够的强度和硬度，防止线路短路阻燃设计;

 4组，6组，8组可供选择;

线圈输入端提供MIL快速接线选择，方便与PLC或控制器快速连接;

 DIN导轨安装，方便使用;

装配不同品牌的继电器，满足不同的客户需求

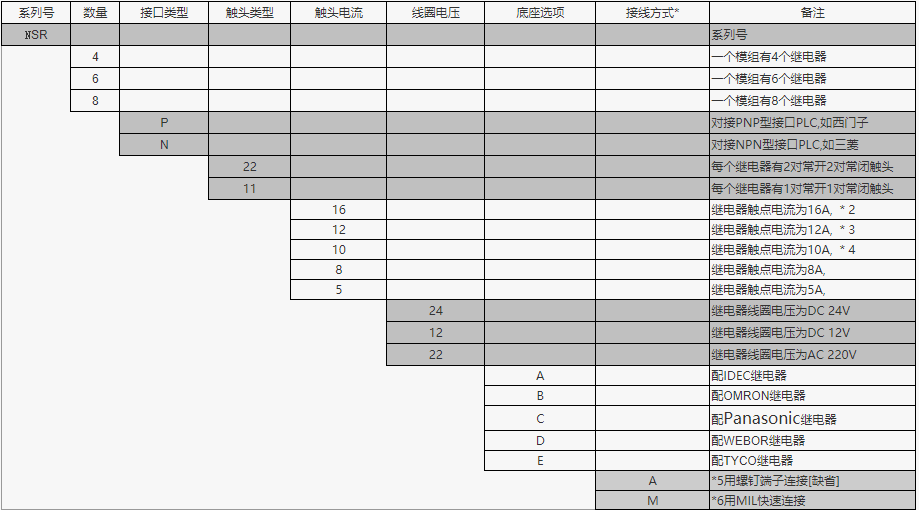

　 选型指引

　　NSR-4N-22-5-24-B

　　*2 当选择触头电流为16A时，触头类型22为不可选。

　　*3 当选择触头电流为12A时，触头类型22为不可选。

　　*4 当选择触头电流为10A时，触头类型22为不可选。

　　*5接线方式是指模组继电器的控制端即线圈端的连接方式，缺省为A，即普通螺钉连接方式，当选择M时选用为MIL快速连接方式，客户选用M时，需要选购相应的MIL连接线，具体向当地代表处联系。

接线参考图

u NSR-xxP(N)-22-xx-xx

u NSR-xxP(N)-11-xx-xx

Dimensions

u NSR-8XX-XX-XX-XX

u NSR-6XX-XX-XX-XX

u NSR-4XX-XX-XX-XX
